Art.-nr 542948

UGM

Name: UGM
Brand: Upat

Produktvarianter

Bilddaten herunterladen

Den universella gipskartongpluggen för infästning i gipsfiber och gipsskivor är lämplig för panelbyggnadsmaterial.

Fördelar

Upat nylonkvalitet: Gipskartongpluggen är robust, hållbar och återvinningsbar.
Perfekt grepp: Den specialutvecklade gängan skär in i gipsskivan och ger en positiv passform.
Hög säkerhet: Den kompakta formen på gipskartongpluggen gör att den kan installeras även i grunda hålrum.
Enkel installation: Gipskartongpluggen i metall (UGM) kan enkelt skruvas fast med en sladdlös skruvmejsel eller vanlig skruvmejsel. Gipskartongpluggen i nylon (UM) sätts på plats med hjälp av det medföljande inställningsverktyget och en sladdlös skruvmejsel.
Mångsidig användning: Tack vare den infällda monteringen i gipsskivan kan spånskivor, trä, öljett-, vinkel- eller krokskruvar användas för fastsättning.

Variant:

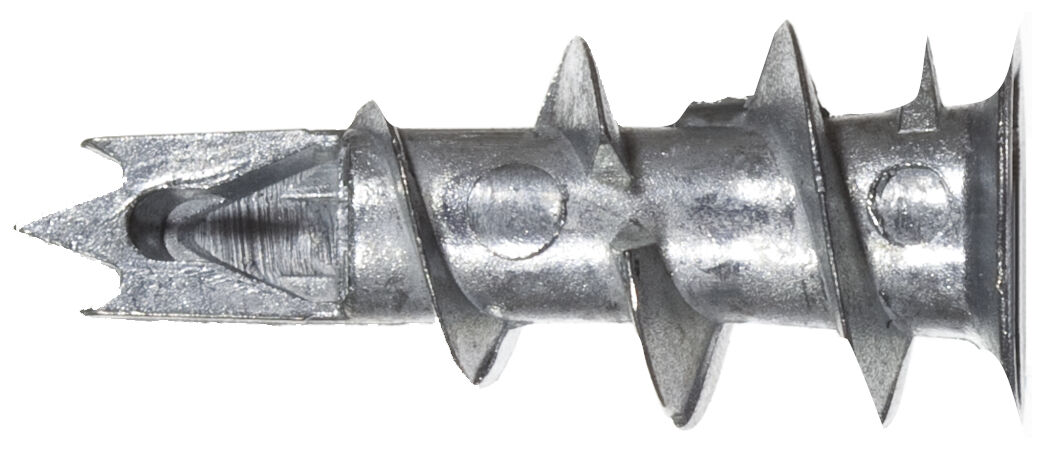

Metall (UGM): För infästning i gipsfiberskivor.

Den universella gipskartongpluggen är designad för infästningar i både gipsfiberskivor och gipsskivor. Den passar även för byggmaterial med paneler och är lämpligt för fastsättning av lätta laster. Ankarna finns i två varianter: metall (UGM) och nylon (UG). Produktens egenskaper inkluderar spånskiveskruv med en diameter på 4–5 mm, samt en extra skruv som systemkomponent. Ankarna används ofta vid förmontering. De kännetecknas av hög kvalitet på nylon, perfekt grepp och hög säkerhet. Vanliga användningsområden är för att fästa tavlor, lampor och elinstallationer.

Egenskaper

Byggmaterial: Glasskivor, gipsfiber
Belastningsområde: Dragbelastning, skjuvbelastning och diagonal dragkraft 0,07–0,11 kN
Variant: Metall (UGM), nylon (UG)
Specifikation: Spånskiveskruv Ø 4–5 mm

Användningsområden

Bilder
Ljusarmaturer
Elektriska installationer
Inredningstillbehör
Seriemontage

Byggmaterial

Gipsskivor, enkla och dubbla lager
Gipsfiber

Detaljerad information om byggmaterial finns i registreringsdokumentet.

Funktion

Funktion: Gipskartongpluggen skär in i det mjuka byggmaterialet och ger ett fast grepp, vilket säkerställer en stabil infästning.

Montering: Upat UG/UGM gipskartongpluggen monteras med hjälp av förinsticksmetoden. Börja med att placera UG-gipsskivans dymling med det medföljande inställningsverktyget. Skruva i gipskartongpluggen, placera fästet och skruva i skruven – klart. För UGM-gipskartongpluggen gäller samma procedur: sätt i pluggen, placera fästet och skruva i skruven – klart.

Verktyg: Elektrisk skruvmejsel och inställningsverktyg (medföljer i varje förpackning UG).

1 / 5

Dübellänge ( l )	31 mm
Max. Dicke des Anbauteils ( t _fix )	35 mm
Spanplatten-/Holzschrauben ( d_s )	4,0 - 5,0 mm

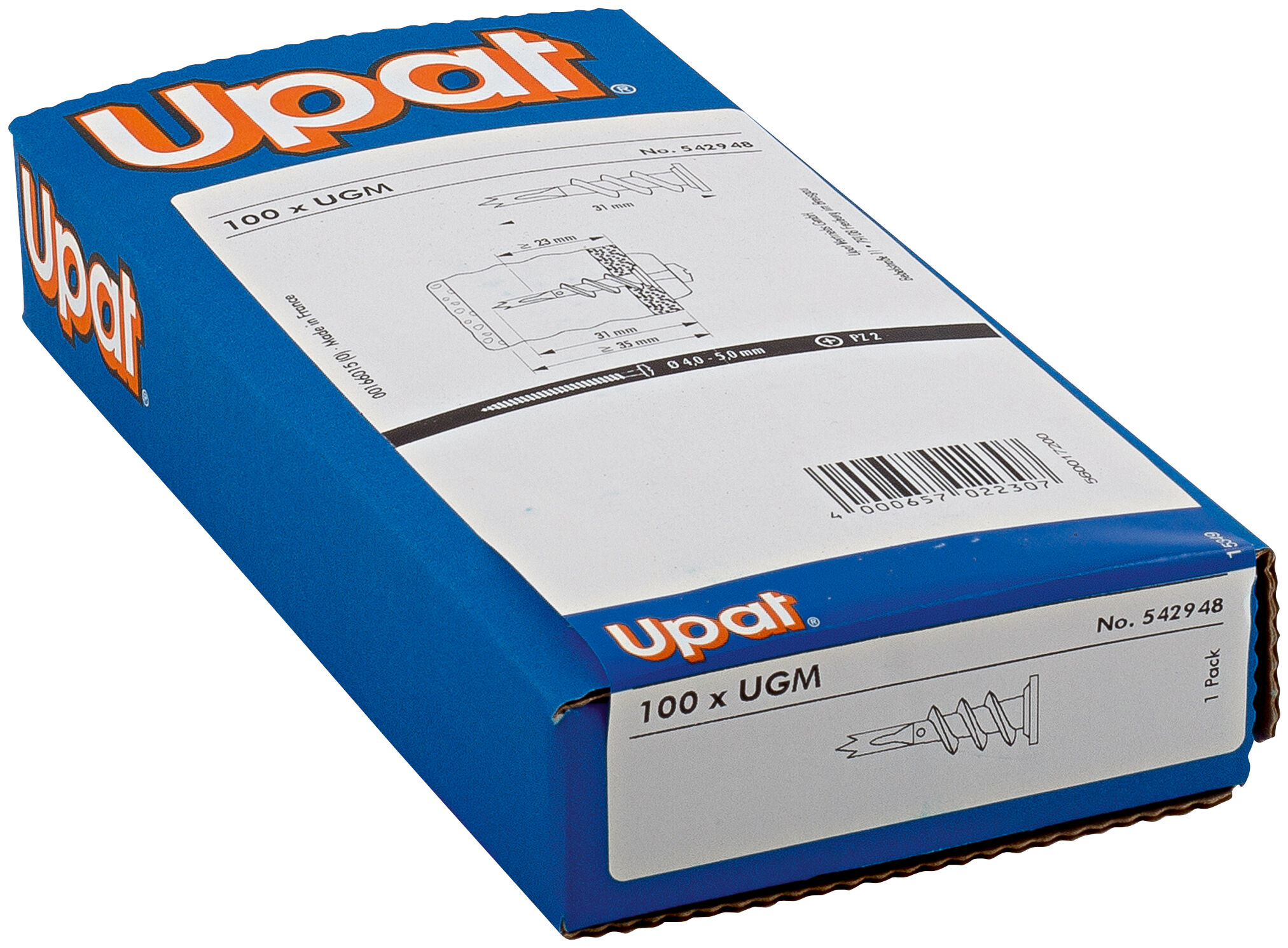

Menge	100 Stück
GTIN (EAN-Code)	4000657022307
