Der montagefreundliche Metallspreizanker für Holz- und Spanplattenschrauben.

Metallspreizanker UMA

Der montagefreundliche Metallspreizanker für Holz- und Spanplattenschrauben. Geeignet für Beton, Voll- und Plattenbaustoffe. Für die Aufnahme leichter und mittlerer Lasten. Auswählbare Produktmerkmale Bohrdurchmesser 6-10mm. Weitere Systemkomponente Schraube. Wird gesetzt in Vorsteckmontage. Zeichnet sich aus durch Breites Einsatzgebiet, Vielseitige Verwendung und Sichere Anwendung. Wird z. B. verwendet für die Befestigung von Kabelkanälen, Wandleuchten und Lautsprechern.

Termékváltozat

Bilddaten herunterladen

Termékváltozat

3 termékváltozat

Bohrernenndurchmesser

Min. Bohrlochtiefe

Dübellänge

Schraubendurchmesser

Menge

GTIN (EAN-Code)

A (z) 3 változatok 3 megtekintése

Vorteile

Breites Einsatzgebiet: Für eine Vielzahl an Baustoffen geeignet. Bewährt bei der Befestigung von Gas- und Wasserleitungen sowie Kabel- und Rohrschellen
Vielseitige Verwendung: Durch die oberflächenbündige Montage im Baustoff, können für die Befestigung Spanplatten-, Holz-, Ösen-, Winkel- oder Hakenschrauben verwendet werden
Sichere Anwendung: Durch die spezielle Innengeometrie zur Schraubenführung
Zeitersparnis im Porenbeton: Ein Vorbohren ist nicht notwendig. Der Metallspreizanker kann direkt in den Porenbeton eingeschlagen werden

Eigenschaften

Baustoff: Beton, Vollbaustoff, Plattenbaustoffe
Lastbereich: Zuglast, Querlast und Schrägzug 0,2-0,6kN
Material: Stahl galvanisch verzinkt (gvz)
Merkmal: Bohrdurchmesser 6-10mm

Anwendungen

Kabelkanäle
Wandleuchte
Lautsprecher
Elektroinstallation
Rohrtrassen

Baustoffe

Beton
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksand-Lochstein
Kalksand-Vollstein
Naturstein mit dichtem Gefüge
Porenbeton
Vollstein aus Leichtbeton
Vollgips-Platten

Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.

Funktionsweise / Montage

Funktion: Durch das Eindrehen der Schraube verspreizt sich der Metallspreizanker gegen die Bohrlochwand

Montage: Der Upat Metallspreizanker UMA wird in der Vorsteckmontage gesetzt. Bohrung setzen, Metallspreizanker einschlagen. Anbauteil positionieren. Schraube eindrehen - fertig

Werkzeug: Bohrer, Bohrmaschine, Hammer, Schraubendreher

Montagebild

1 / 4

1
2
3
4

Lastentabelle

pdf,

Verkaufsunterlagen

pdf,

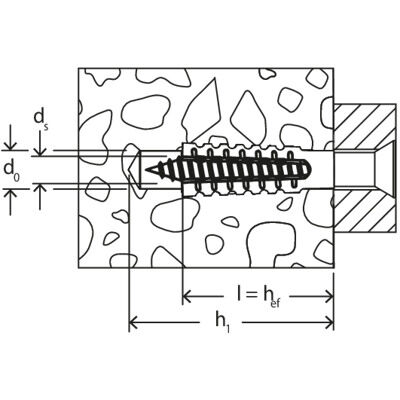

Bohrernenndurchmesser ( d₀ )	6 mm
Min. Bohrlochtiefe ( h₁ )	38 mm
Dübellänge ( l )	32 mm
Schraubendurchmesser ( d_s )	5,0 - 6,0 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657022314

Bohrernenndurchmesser ( d₀ )	10 mm
Min. Bohrlochtiefe ( h₁ )	46 mm
Dübellänge ( l )	38 mm
Schraubendurchmesser ( d_s )	6,0 - 8,0 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657022321

Bohrernenndurchmesser ( d₀ )	12 mm
Min. Bohrlochtiefe ( h₁ )	68 mm
Dübellänge ( l )	60 mm
Schraubendurchmesser ( d_s )	8,0 - 10,0 mm
Menge	50 Stück
GTIN (EAN-Code)	4000657022338
