      Der universelle Gipskartondübel für Befestigungen in Gipsfaser- und Gipskartonplatten.

      Gipskartondübel UG/UGM

      Der universelle Gipskartondübel für Befestigungen in Gipsfaser- und Gipskartonplatten. Geeignet für Plattenbaustoffe. Für die Aufnahme leichter Lasten. Verfügbare Produktvarianten Metall (UGM) und Nylon (UG). Auswählbare Produktmerkmale Spanplattenschraube Ø 4-5mm. Weitere Systemkomponente Schraube. Wird gesetzt in Vorsteckmontage. Zeichnet sich aus durch Upat Nylon-Qualität, Perfekter Halt und Hohe Sicherheit. Wird z. B. verwendet für die Befestigung von Bildern, Leuchten und Elektroinstallationen.
      Produktvarianten
      Bilddaten herunterladen

      Produktvarianten

      2 Produktvarianten

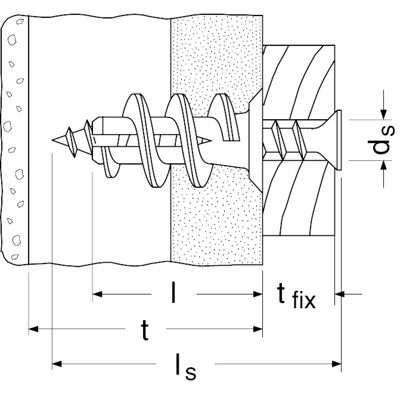

      Dübellänge
      Max. Dicke des Anbauteils
      Spanplatten-/Holzschrauben
      Menge
      GTIN (EAN-Code)
      Gesehen 2 von 2 Variante(n)

      Die Vorteile / Produktbeschreibung

      Vorteile
      • Upat Nylon-Qualität: Robust - langlebig - recycelbar
      • Perfekter Halt: Das speziell entwickelte Gewinde schneidet sich formschlüssig in die Gipskartonplatte
      • Hohe Sicherheit: Die kompakte Form des Gipskartondübels ermöglicht das Montieren auch bei geringer Hohlraumtiefe
      • Einfache Montage: Der Gipskartondübel aus Metall (UGM) kann einfach per Akku-Schrauber oder Schraubendreher eingedreht werden. Beim Gipskartondübel aus Nylon (UM) übernimmt das beigefügte Setzwerkzeug das Bohren und Setzen des Dübels per Akku-Schrauber
      • Vielseitige Verwendung: Durch die oberflächenbündige Montage im Gipskarton, können für die Befestigung Spanplatten-, Holz-, Ösen-, Winkel- oder Hakenschrauben verwendet werden
      Variante
      • Metall (UGM): Für die Befestigung in Gipsfaserplatten
      Eigenschaften
      • Baustoff: Plattenbaustoff
      • Lastbereich: Zuglast, Querlast und Schrägzug 0,07-0,11kN
      • Variante: Metall (UGM), Nylon (UG)
      • Merkmal: Spanplattenschraube Ø 4-5mm

      Anwendung und Zulassung

      Anwendungen
      • Bilder
      • Leuchten
      • Elektroinstallationen
      • Einrichtungsaccessoires
      • Serienmontagen
      Baustoffe
      • Gipskartonplatten, einfach und doppelt beplankt
      • Gipsfaserplatten
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

      Montageanleitung

      Funktionsweise / Montage
      Funktion: Der Gipskartondübels schneidet sich formschlüssig in den weichen Baustoff und gibt dem Dübel festen Halt

      Montage: Die Upat Gipskartondübel UG/UGM werden in der Vorsteckmontage gesetzt. Gipskartondübel UG mit Setzwerkzeug aufnehmen. Gipskartondübel eindrehen. Anbauteil positionieren. Schraube eindrehen - fertig. Gipskartondübel UGM eindrehen. Anbauteil positionieren. Schraube eindrehen - fertig

      Werkzeug: Elektroschrauber, Setzwerkzeug (liegt jeder Packung UG bei)
      Montagebild
      1 / 5
      • 1
        Montagebild
      • 2
        Montagebild
      • 3
        Montagebild
      • 4
        Montagebild
      • 5
        Montagebild
      Montagebild
      1 / 5
      • 1
        Montagebild
      • 2
        Montagebild
      • 3
        Montagebild
      • 4
        Montagebild
      • 5
        Montagebild
